Часть 1. Подготовка проема, установка и закрепление окна в стене

Окно - достаточно сложная конструкция, нормальная работа которой во многом зависит от правильной установки. Даже высокое качество комплектующих - профиля, стеклопакета, фурнитуры - не гарантирует надежной эксплуатации окна, если монтажники окажутся недобросовестными. Поэтому за их работой стоит понаблюдать.

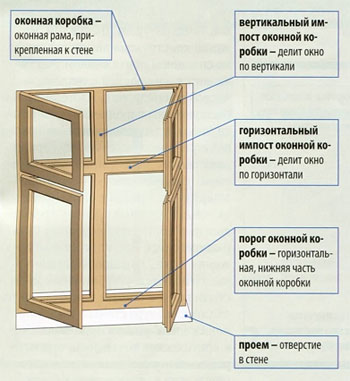

схема пластикового окнаОкна как часть стены подвергаются внешним воздействиям наравне с прочими ограждающими конструкциями здания. На них возлагаются те же функции - защищать помещения от непогоды и шума, обеспечивать безопасность. Но выполнение окнами этих задач возможно только при условии их правильного монтажа, иначе могут возникнуть проблемы при эксплуатации, как самих окон, так и помещений, в которых они расположены.

Грамотный монтаж подразумевает следующий порядок действий:
• замеры проема;
• подготовка проема;
• правильное расположение окна в толще стены по горизонтали и вертикали;
• закрепление окна в проеме.

Размеры окна и проема

Размеры окна (оконной коробки) должны быть меньше размеров проема: по высоте - на 4,5-5,5 см, по ширине - на 2-3 см. Зазор (монтажный шов) необходим для свободы маневра в момент установки окна, для возможности качественного уплотнения шва и монтажа подоконников: наружного и внутреннего. Величина зазора зависит от материала, из которого выполнена оконная коробка, и от ее размеров. Например, большие пластиковые или алюминиевые окна больше, чем деревянные окна, расширяются под воздействием температуры, особенно если они темного цвета, поэтому лучше оставить более широкий зазор.

Оконный проем может быть с четвертями (выступы наружной части стены внутрь проема на величину 1/4 кирпича) и без четвертей. Проемы с четвертями облегчают процесс монтажа окна, позволяют противостоять взлому и повышают тепло- и звукоизоляцию окон. В старых домах четверти в проемах могут иметь большие размеры. В этом случае коробку окна расширяют с помощью специального профиля.

При реконструкции старых кирпичных зданий может оказаться, что окна были установлены и обложены кирпичом в процессе выполнения кладки. В таком случае при замене окон прежние размеры коробки должны быть уменьшены, чтобы обеспечить зазор, необходимый для уплотнения новых окон в старом проеме.

Подготовка проема

До начала монтажа необходимо подготовить оконный проем к монтажу окон. Поверхность проема должна быть ровной, гладкой и тщательно очищенной. При необходимости производится дополнительная шпаклевка и заделка дефектов поверхностей откосов (кромки и поверхности не должны иметь сколов, раковин, наплывов раствора и других повреждений высотой более 5 мм). При монтаже в одном помещении нескольких окон производится выноска реберных линий, относительно которых будут размещаться оконные блоки по горизонтали. При необходимости поверхности откосов следует выровнять тонким штукатурным раствором.

Расположение окна по глубине проема

В процессе монтажа очень важно правильно установить окно по глубине стены. Это необходимо, чтобы в холодное время года внутренняя поверхность стены и откосы не охлаждались ниже температуры точки росы, при которой начинается конденсация водяного пара, что может привести к намоканию конструкций.



Место расположения окна определяет проектировщик с учетом конструкции стены и используемых стеновых материалов. Для этого он прибегает к расчету изотерм (изотерма - линия, соединяющая точки с одинаковой температурой). Дело в том, что зимой конструкция наружной стены на сплошном протяженном участке является однородной с теплофизической точки зрения. Изотермы в ней расположены параллельно поверхности стены, а тепловой поток направлен изнутри помещения наружу перпендикулярно изотермам. Но на некоторых участках стены - например, в наружных углах, а также вокруг оконных и дверных проемов - распределение температур перестает быть равномерным. Так, по мере приближения к окну параллельные изотермы изгибаются, устремляясь к месту стыка рамы и проема, указывая на то, что температура стены в этой зоне понижается, рискуя приблизиться к критической точке росы, при которой на поверхности откосов и переплета окна конденсируется влага. Для оценки узла соединения строительных конструкций наиболее показательной является изотерма 10°С. Известно, что при температуре воздуха в помещении +20°С и влажности 50% водяной пар конденсируется при контакте с поверхностью, которая имеет температуру ниже 9,3°С. Поскольку температура и влажность воздуха в здании колеблются (температура - от 18 до 22°С, а влажность - от 40 до 60%), то в теплотехнических расчетах ориентируются на 10°С. Чтобы предотвратить выпадение конденсата, изотерма 10°С должна проходить внутри ограждающей конструкции. Для этого окно в проеме смещают в зону положительных температур или утепляют место стыка.

Установлено, что в однослойной стене из материалов, удовлетворяющих современным требованиям тепловой защиты зданий (крупноформатные пустотелые блоки из поризованной керамики или блоки из ячеистого бетона), оптимальной плоскостью установки окна является середина откоса.

В двухслойной стене (то есть утепленной легким мокрым методом или, другими словами, при использовании системы скрепленной теплоизоляции) окно располагают ближе к наружному краю непосредственно за утеплителем.

В трехслойной стене окно устанавливается в зоне расположения теплоизоляции.

Установка окна в проеме

С окна снимаются створки и стеклопакеты, это позволяет уменьшить вес рамы, что снижает трудоемкость установки. Пустую раму устанавливают в проем, выверяя требуемое положение с помощью отвеса и горизонтального уровня. Окно монтируют таким образом, чтобы зазор по бокам коробки и над ней был одинаковым, а внизу - несколько больше (для установки наружного и внутреннего подоконников).

Внимание! В проеме с четвертью коробка не должна вплотную прилегать к четверти: расстояние между стеной и рамой подбирают в соответствии с планируемым способом уплотнения.

Далее проверяют равенство диагоналей рамы и временно фиксируют ее с помощью несущих и дистанционных подкладок. Конструкция подкладок может быть многослойной или клиновидной (этот вариант обеспечивает более плотную подгонку). Материал для изготовления подкладок должен обеспечивать стабильную форму, не изменяющуюся в процессе эксплуатации, и обладать низкой теплопроводностью. Обычно применяется твердая антисептированная древесина, реже - ПВХ.

Под раму устанавливают специальный подрамный блок, это может быть как брусок из древесины, так и специальная пластиковая балка.

Назначение несущих подкладок - восприятие и передача усилий сжатия, действующих в плоскости окна (прежде всего от его веса). Их располагают по углам рамы под вертикальные элементы и импосты. Для восприятия нагрузок от веса открытой створки используют дистанционные подкладки. Они не должны располагаться на одном уровне в плоскости горизонтальных элементов рамы, чтобы не препятствовать ее тепловому расширению. Установочные клинья удаляют после устройства утеплительного слоя из монтажной пены (ею же потом заполняют возникшие пустоты). В нижнем узле примыкания коробки подкладки не удаляются и после монтажа. Ширина этих опорных элементов должна быть уже порога коробки, чтобы осталось место для утепления снаружи и изнутри. Если окно устанавливается в трехслойной стене (то есть непосредственно над утеплителем), нагрузка от окна должна передаваться посредством металлических консолей - пластины или уголка. Металлические консольные детали должны быть изолированы от стены и подоконника.

Внимание! Неправильное расположение подкладок ведет к ошибкам при закреплении рамы, что может вызвать деформирование коробки:
• изгиб;
• перекос - диагонали окна имеют разную длину);
• кручение - углы окна не расположены в одной плоскости.

Деформированное окно будет с трудом открываться и закрываться, и ни один производитель не примет рекламацию, если обнаружит, что во время монтажа были допущены ошибки.

Закрепление рамы

После установки, выравнивания и временной фиксации коробку оконного блока крепят к стеновому проему - для передачи нагрузки от силовых воздействий, направленных из плоскости окна (например, ветровая нагрузка). С этой целью применяются анкерные болты, дюбели, саморезы, монтажные анкерные пластины.

Все крепежные элементы должны быть защищены от коррозии. При определении мест, в которых необходимо закрепить окно, нужно помнить о следующем:
• расстояния от внутреннего угла рамы до крепежного элемента и от импостного соединения до крепежного элемента должны быть 10-15 СМ;
• расстояние между точками крепления не должно превышать 80 см для деревянных и алюминиевых окон и 70 см - для белого пластикового профиля (60 см - для цветного).

Крепление должно быть достаточно прочным и не ослабевать в процессе эксплуатации. Оно не должно сломаться, если, например, во время мытья возникнет необходимость опереться на раму или створку окна. Критериями выбора крепежных элементов являются:
• конструкция стены;
• технология отделки откосов;
• материал рамы;
• характер нагрузки.

Например, рамный дюбель используют при примыкании оконной конструкции непосредственно к несущей части стены по бокам и вверху проема. Его применение целесообразно при небольшой толщине монтажного шва. Чтобы закрепить окно с помощью рамных дюбелей или анкерных болтов, нужно просверлить отверстия в оконной коробке, установленной и заклиненной в проеме. Дюбели и болты нельзя очень сильно завинчивать, чтобы не вызвать деформации коробки или ее сдвига в проеме. Головки дюбелей маскируются заглушками. В нижней горизонтальной части рамы сквозные отверстия под дюбели не сверлятся: здесь идет крепление рамы с подставочным профилем с помощью саморезов (шурупов).



Монтажные анкерные пластины не являются универсальными элементами, поэтому их следует подобрать к форме профиля коробки со стороны стены и прикрепить к ней еще до установки окна в проеме. Только после того, как оконная коробка уже зафиксирована в проеме клиньями, пластинами крепятся к стене. Именно с помощью монтажных пластин крепят окно в трехслойной стене (то есть окно, посаженное в плоскости утепления стены). Но такое крепление стоит использовать и в других случаях, поскольку оно снижает риск деформирования коробки. Если есть необходимость установки в одном проеме нескольких окон или окна и балконной двери, их коробки, которые соприкасаются, необходимо соединить между собой. Это можно сделать с помощью рамных дюбелей - в этом случае их количество и расположение определяется по тем же принципам, что и при креплении коробки к стене. Соединение уплотняется и маскируется снаружи и изнутри. Алюминиевые и пластиковые окна можно соединять специальными муфтами. В зависимости от вида они могут:
• только соединять окна;
• соединять и одновременно фиксировать окна - благодаря этому конструкция окна является более стойкой к ветровым нагрузкам;
• соединять и одновременно предотвращать деформацию окон - такое соединение делает возможным свободное растяжение оконных рам под воздействием температуры.

После закрепления оконной рамы в проеме и удаления установочных клиньев створки окна навешиваются так, чтобы они могли свободно открываться и закрываться. Установка створок в коробке регулируется с помощью фурнитуры. После этого необходимо утеплить и уплотнить монтажные швы по периметру окна и закрепить подоконники.

Автор: okna62
