Готовь радиатор летом

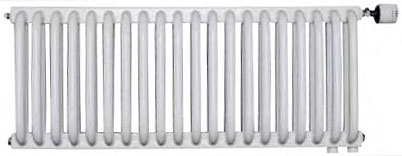

КЗТО PC. Стальной трубчатый радиатор (Россия)

По конструкции прибор отличается от секционных трубчатых радиаторов, у которых коллектор состоит фактически из сваренных последовательно коллекторных частей отдельных секций. В «РС» коллекторы представляют собой две цельные стальные трубы, к которым приварены вертикальные трубки. И таких «секций» на общих коллекторах может быть от 10 до 50, что позволяет подобрать прибор необходимой мощности. Для «РС» характерна D-образная форма: к коллекторам присоединены два ряда труб, при этом примыкающий к стене ряд выполнен из прямых труб, а «лицевой» — из дугообразных. Такой дизайн обеспечивает прозрачность и гигиеничность. Сварные стальные конструкции отличаются хорошим запасом прочности и устойчивостью к гидравлическим ударам. Межосевое расстояние радиаторов может быть 300,500,750,900, 1000,1200,1500,1750 и 2000 мм.

радиаторы

Global Style Extra. Секционный биметаллический радиатор (Италия)

Модель разработана компанией Global в 2008 г. специально для России с учетом извечных проблем центральных российских систем отопления: высокие давление и температура в системе, наличие посторонних взвесей в виде окалины и песка и химически активный теплоноситель. В отличие от распространенных «полубиметаллических» радиаторов, где сталью усилены лишь тонкостенные вертикальные коллекторы, Style Extra полностью биметаллический, в нем центральная часть секции выполнена из высококачественной стали. Радиатор защищен не только от скачков давления, но и от газообразования, поскольку алюминиевая часть секции изолирована от теплоносителя.

Изготовлен методом литья под давлением. Секции проходят многоступенчатую обработку внутренних и наружных поверхностей, процесс включает нанесение фторо-циркониевого слоя. Для повышения устойчивости к коррозии внутри стальной сердцевины секции создают оксидную пленку, препятствующую химической реакции металла с теплоносителем. Окраска в два этапа: погружение в ванну с краской с применением метода анафореза, затем напыление эпоксидной краски на основе полиэстера.

GuRaTec Apollo 765. Чугунный секционный радиатор (Германия)

При всех своих «плюсах», современные радиаторы отопления не всегда удачно сочетаются с историческими интерьерами. Однако GuRaTec Apollo впишется в такой интерьер без особых проблем. Эта модель выполнена в классическом стиле и выгодно дополнит обстановку загородной «усадьбы».

Литые секции с рельефным узором могут быть представлены в двух цветовых вариантах: Gussgrau (серый чугун) и Antikschwarz (античный черный). Процесс покраски проходит в несколько этапов. Сначала их нагревают в печи — во время этой процедуры из пор удаляется вся влага. Затем приборы грунтуют, после чего покрывают лаком методом порошкового напыления в электростатическом поле.

Apollo 765 предназначен для эксплуатации в закрытых системах отопления. У модели достаточно широкий ряд типоразмеров — от 5 до 15 секций, что позволяет подобрать прибор необходимой мощности. Базовая конструкция радиатора — полнопроходная, с четырьмя отверстиями диаметром подключения 1/2 дюйма. После выбора схемы подключения «лишние» отверстия закрывают заглушкой.

Сантехпром БМН/БМН-авто. Биметаллический секционный радиатор (Россия)

Радиаторы «БМН» — разработка завода «Сантехпром» (Москва), созданная с учетом применения в проблемных системах центрального отопления, что делает их наиболее адаптированными к российским условиям эксплуатации. В отличие от многих зарубежных аналогов, «БМН» представляют собой биметаллические радиаторы с полностью стальными сердечниками секций, где и коллекторы, и тонкие вертикальные каналы защищены от контакта алюминия с теплоносителем и от гидравлических ударов.



Секции приборов соединены между собой ниппелями. Процесс окраски радиаторы проходят уже в собранном виде. Чтобы исключить непрокрас поверхностей, на заводе применяется двухэтапная технология окрашивания: на первом этапе поверхность радиатора грунтуют методом анафореза, погружая их в особые ванны с краской, второй этап предусматривает напыление порошковой эмали, которая отвердевает при запекании в термокамере.

Приборы «БМН» оснащены системой донного (нижнего) подключения: теплоноситель подают и отводят через две боковые секции, разделенные снизу перегородкой. Для удобства регулирования мощности радиатора и в целях энергосбережения предприятием был разработан вариант «БМН-Авто» со встроенным термостатическим элементом.

Rifar Monolit. Биметаллический секционный радиатор (Россия)

Алюминиевые и биметаллические радиаторы внешне во многом похожи. Помимо общих принципов дизайна, роднит их то, что эти приборы состоят из отдельных секций, соединенных с помощью стальных ниппелей. Каждое такое соединение — потенциальная точка протечки.

Rifar впервые предложил иной путь сборки биметаллических радиаторов. Новинка компании, Monolit, хотя с виду и кажется обычным секционным прибором, представляет собой цельную неразборную конструкцию. Внутренние стальные каналы и коллекторы соединены между собой контактно-стыковой сваркой. Предусмотрена возможность нижнего подключения к системе отопления. В качестве присоединительной арматуры можно использовать как узел нижнего подключения с межосевым расстоянием 80 мм, так и одиночные присоединительные вентили.

Теплоноситель не контактирует с алюминиевыми частями модели, что исключает образование газа внутри. Стальные коллекторы и каналы гарантируют высокую прочность. Monolit допускает эксплуатацию в системах с антифризом в роли теплоносителя, а также в системах центрального отопления.

Ragall Rex. Алюминиевый секционный радиатор (Италия)

радиатор в РязаниЛитой алюминиевый радиатор Ragall Rex произведен в Италии, на заводе концерна Ragaini Group, но сделан он для российского рынка. В частности, для большей адаптации прибора к работе в отечественных системах отопления, как центрального, так и автономного, конструкторы расширили вертикальные каналы секций. Во-первых, это решение помогает избежать их засорения, если теплоноситель в системе содержит много шлама. Во-вторых, большое сечение канала позволило развить оребрение секций, а значит, увеличить площадь излучающей поверхности и теплоотдачу. В результате прибор может работать даже в системах с пониженной температурой теплоносителя. Усиленные стенки канала обеспечивают также хороший запас прочности, необходимый прибору, работающему в центральной системе отопления.

Качество покрытия гарантирует технологический процесс, состоящий из двух этапов. Прибор погружают в гальваническую ванну и грунтуют с применением метода анафореза, затем напыляют порошковую эмаль и отправляют в печь для запекания краски.

Sira S1. Алюминиевый секционный радиатор (Италия)

Алюминиевые и биметаллические отопительные приборы Sira широко известны в России. В сегменте алюминиевых радиаторов компания долгое время представляла на рынке модели, произведенные по методу экструзии — продавливания размягченного металла через отверстие определенной формы. Однако в 2008 году ассортимент был расширен. Sira выпустила радиаторы S1, изготовленные методом литья под давлением. Секции этих приборов цельные, в отличие от экструзионных, склеиваемых из отдельных частей. У моделей хорошие показатели прочности, они работают в системах с давлением до 16 атм.

Радиаторы S1 представлены в двух типоразмерах — с межосевым расстоянием 300 и 500 мм. Приборы отличаются высокой теплоотдачей благодаря двум конструктивным решениям. Во-первых, это большой объем секций, увеличивающий площадь контакта металла с теплоносителем. Во-вторых, важную роль играет и развитое оребрение — по шесть ребер с каждой стороны секции. В результате теплоотдача секции S1 с межосевым расстоянием 300 мм составляет 150 Вт, а 500-миллиметровой — 206 Вт.

Royal Thermo Biuner. Секционный биметаллический радиатор (Италия)

До сих пор в большинстве биметаллических радиаторов итальянского производства стальным сердечником укрепляли вертикальные каналы секций, чтобы уберечь их от разрыва вследствие гидроударов. Однако такая конструкция не защищает радиатор от химической реакции алюминия с теплоносителем. Более редкие образцы снабжены полностью стальными сердечниками, изолирующими алюминий от теплоносителя. Но обычная сталь также подвержена коррозии.

Компания Royal Thermo, разрабатывая радиатор BiLiner, пошла еще дальше. Мало того, что это полностью биметаллический прибор — то есть с изолированным от воды алюминиевым корпусом, так еще и сердечники в нем сделаны не из обычной стали, а из нержавеющей. Радиатор, выполненный по технологии InoxPro, не зависит от качества теплоносителя и его рН.

Запатентованный аэродинамический дизайн HeatDinamic спроектирован совместно со специалистами «НИИ сантехники» и «Лаборатории аэродинамики летательных аппаратов». Проработанная геометрия ребер BiLiner обеспечивает быстрый нагрев воздуха и его равномерное распределение по помещению. Нижние концы ребер расположены не по прямой, как в большинстве радиаторов такого типа, а по дуге. Данная конструктивная особенность вкупе с тщательной проработкой внутреннего оребрения способствует значительному увеличению эффективности отопительного прибора.

Kermi Therm Х2 Profil К/ V/ VM. Стальные панельные радиаторы (Германия)

Kermi Therm Х2 Profil К, V и VM — панельные радиаторы в Рязани, конструкция которых в корне отлична от конструкции других моделей подобного типа. Они выполнены по уникальной технологии Therm Х2, представленной компанией Kermi в 2007 году. В этих приборах панели подключены к подающей линии не параллельно, как другие приборы этого типа, а последовательно — сначала теплоноситель попадает в лицевую панель, и только миновав ее — в остальные. В итоге передняя панель нагревается очень быстро {на 25 % быстрее, чем при классической конструкции), температура ее поверхности высокая даже при меньшем расходе теплоносителя, а значит, высока и теплоотдача. Задняя же панель, куда теплоноситель поступает уже частично остывшим, нагревается меньше и не создает избыточного тепла, позволяя поддерживать комфортный климат. Однако если от радиатора требуется более высокая мощность, расход теплоносителя увеличивают, и задняя панель также становится горячей, что существенно повышает теплоотдачу всего прибора в целом.

Kermi Therm Х2 Profil К, V и VM — профильные радиаторы типов 12,22 и 33 с рельефными лицевыми панелями. Они предполагают разные варианты подключения к системе отопления: модель К имеет боковое подключение, модели V и VM (оборудованные термостатическими клапанами) подключаются снизу.

Vogel&Noot. Стальной панельный радиатор (Австрия)

Vogel&Noot в РязаниОтличительная черта Vogel&Noot — впечатляющая теплоотдача. Чтобы достичь высоких показателей мощности, конструкторы расширили водяной канал и снабдили радиатор меандром с большим, чем у большинства аналогичных приборов, шагом конвективных пластин, что привело к увеличению площади излучения. К преимуществам Vogel&Noot можно также отнести травмобезопасную конструкцию: все углы и выступающие части прибора скруглены.

Радиаторы Vogel&Noot доступны в нескольких исполнениях — с одной, двумя или тремя панелями (типы 11,21,22 и 33). Предусмотрены две модификации приборов: К — для бокового подключения и KV — с нижним подключением. Радиатор KV уже в базовой комплектации оборудован встроенным термостатическим клапаном фирмы Danfoss. Клапан совместим с термоголовками марок Danfoss, Oventrop, Heimeier, Herz и Honeywell.

Верхняя решетка прибора съемная, что облегчает очистку прибора внутри. Решетка фиксируется с помощью клипсы, которая выполняет также и декоративную функцию — разнообразие цветовых решений клипсы позволяет подобрать такую, которая бы выгодно дополняла интерьер.

Irsap Tesi4 750. Стальной трубчатый секционный радиатор (Италия)

Irsap Tesi4 750, как и все трубчатые приборы, отличается изысканным дизайном и высокой гигиеничностью. Радиатор состоит из отдельных четырехколончатых секций, сваренных вместе. Колонки секций изготовлены из труб диаметром 25 мм, коллекторные части штампованные из стального листа.

Прибор симметричен, что упрощает его монтаж. Присоединительный размер составляет 1/2 дюйма.

Особенность радиатора — возможность работы в системе отопления с температурой теплоносителя до 55 градусов Цельсия. В таких условиях эффективность высокомощных приборов из алюминия резко снижается, в то время как Tesi4 750, благодаря своей конструкции, сохраняет достаточную теплоотдачу для обогрева. Это достигается за счет формы прибора, обеспечивающей большую площадь излучающей поверхности и значительный объем секций. При таком типе отопления температурный режим более равномерен по всему помещению.

Tesi4 750 выполнен из стали и предназначен для работы в закрытых системах отопления.

Zehnder Charleston Pro. Стальной трубчатый секционный радиатор (Германия)

Запатентованный в 1930 году первый стальной трубчатый радиатор Zehnder Charleston — сегодня не только образец классического стиля, но и современный дизайнерский прибор. Однако черная сталь, из которой он выполнен, при контакте с химически активной водой с растворенным кислородом коррозирует. Этот факт до сих пор препятствовал использованию стальных трубчатых приборов в центральной системе отопления, характерной для многих российских многоквартирных домов.

Концерн Zehnder Group разработал особые трубчатые радиаторы на базе Charleston — Charleston Pro. Внутренняя поверхность прибора покрыта запатентованным антикоррозионным покрытием «Дакромет», состоящим из цинковых и алюминиевых частиц в неорганическом связующем. Покрытие не допускает контакта стали и теплоносителя. Более того, слой «Дакромета» способен самовосстанавливаться: небольшие царапины, оставленные частицами шлама, в результате химического процесса заполняются оксидами цинка и зарастают.

На российском рынке представлены две модели Charleston Pro — двух - и трехколончатые, с межосевым расстоянием 500 мм, окрашенные в белый цвет. Коллекторы секций выполнены из стального листа толщиной 1,5 мм, колонки — из 25-миллиметровых труб с толщиной стенки 1,25 мм.

Condal-60. Алюминиевый секционный радиатор (Испания)

Производитель радиаторов Condal — известный испанский концерн Roca. Приборы изготовлены методом литья под давлением из алюминия высокого качества, готовые секции собирают вместе, соединяя с помощью стальных ниппелей.



Высокая теплопроводность алюминия и конструкция секций, включающая тройной ряд оребрения, обеспечивают прибору теплоотдачу в 192 Вт, а также низкую инерционность. Если оборудовать Condal термостатическим клапаном, радиатор будет быстро реагировать на изменение расхода теплоносителя и поддерживать комфортную температуру.

У модели хороший запас прочности, расчетное рабочее давление — 20 атм. — позволяет устанавливать прибор, как в системах отопления коттеджей, так и в многоэтажных домах. Кроме того, Condal выдерживает температуру теплоносителя до 110 °С, что немаловажно для эксплуатации радиатора в однотрубной системе отопления.

Автор: klimatl
